La gamme de produits Tubinox comprend exclusivement des tubes de
section ronde de diamètre moyen-petit, entre 6 mm et 88,9 mm, et
une épaisseur minimum de 0.5 mm jusqu’à un maximum de 4 mm.
Toute la production est soudée suivant la technique TIG : de cette
façon le cordon de soudure obtenu est sensiblement plus mince ce
qui augmente la qualité du tube produit. A partir de 30 mm de diamètre
on peut offrir le tube raclé intérieurement, caractéristique particulièrement
demandée, dans le secteur alimentaire
Les tubes sont non recuits, brossés à l’extérieur et contrôlés suivant
le système Eddy Current.
Les barres fournies ont une longueur standard de 6 mètres; on peut
toutefois obtenir des tubes de longueurs différentes.
Les tubes sont marqués avec la qualité de l’acier inoxydable, la
coulée, la dimension et les initiales de l’opérateur.
Des tubes non marqués sont disponibles sur demande

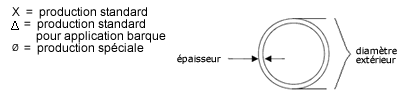

| TABLEAU PROGRAMME PRODUCTION DIMENSIONNELLE | ||||||||||||
| DIAM. | EPAISSEUR |
|||||||||||
| 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,2 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | |
| 6 | X | |||||||||||
| 8 | Ø | Ø | Ø | Ø | X | Ø | X | |||||
| 10 | Ø | Ø | Ø | Ø | X | Ø | X | |||||
| 12 | Ø | Ø | Ø | Ø | X | X | X | X | ||||
| 13 | Ø | Ø | Ø | Ø | X | Ø | X | |||||
| 14 | Ø | Ø | Ø | Ø | X | X | X | X | ||||
| 15 | Ø | Ø | Ø | Ø | X | X | X | X | ||||
| 16 | Ø | Ø | Ø | Ø | X | X | X | X | ||||
| 17,2 | Ø | Ø | Ø | Ø | Ø | Ø | X | X | ||||
| 18 | Ø | Ø | Ø | Ø | X | Ø | X | X | ||||
| 19,05 | Ø | Ø | Ø | Ø | X | Ø | X | X | ||||
| 20 | Ø | Ø | Ø | Ø | Δ | X | Δ | X | Ø | X | ||
| 21,3 | Ø | Ø | Ø | Ø | X | Ø | X | X | X | X | ||
| 22 | Ø | Ø | Ø | Ø | X | Δ | Δ | X | Ø | |||
| 23 | Ø | Δ | Ø | |||||||||
| 25 | Ø | Ø | Ø | Ø | Δ | Δ | Δ | Δ | Ø | X | ||
| 26,9 | Ø | Ø | Ø | Ø | X | X | X | X | X | X | ||
| 28 | Ø | Ø | Ø | Ø | X | X | Δ | X | Ø | X | ||
| 30 | Ø | Ø | Ø | Ø | X | X | Δ | Δ | X | X | ||
| 32 | Ø | Ø | Ø | Ø | X | X | X | X | Ø | X | ||
| 33,7 | Ø | Ø | Δ | X | X | X | Ø | |||||
| 35 | X | Ø | Δ | Δ | Ø | Ø | Ø | |||||
| 38,1 | X | Ø | X | X | X | X | Ø | |||||
| 40 | X | X | Δ | Δ | Ø | X | ||||||
| 42,4 | X | Ø | X | X | X | X | Ø | |||||
| 45 | Ø | Ø | X | X | Ø | Ø | ||||||
| 48,3 | Ø | Ø | X | X | X | X | X | Ø | ||||
| 50 | X | Ø | Δ | X | Ø | X | Ø | Ø | ||||
| 50,8 | Ø | Ø | X | X | Ø | Ø | Ø | Ø | ||||
| 51 | Ø | Ø | X | X | Ø | Ø | Ø | Ø | ||||
| 54 | Ø | Ø | X | X | Ø | Ø | Ø | Ø | ||||
| 55 | Ø | Ø | Ø | Ø | Ø | Ø | Ø | Ø | ||||
| 60,3 | Ø | Ø | X | X | X | X | X | X | ||||
| 70 | Ø | X | X | Ø | X | Ø | Ø | |||||
| 76,1 | Ø | X | X | X | X | Ø | Ø | |||||
| 80 | Ø | Ø | X | X | X | X | Ø | Ø | ||||
| 88,9 | Ø | X | X | X | X | Ø | X | |||||
