Tubinoxs produktsortiment innehåller endast runda rör med diametrar från 6mm till 88,9 mm med godstjocklek från 0,5 mm upp till 4,0 mm. TIG svetsning används uteslutande i produktionen. Den producerade svetsen blir på så sätt tunnare och kvaliten på röret högre. Från 30 mm extern diameter uförs inre svetsfogsvalsning. Denna karakteristik, slät insida, är ofta ett rekvisit som krävs vid tillverkning av "food-processing" maskiner. Rören är icke glödgade med borstad utsida och kontrollerade med Eddy Current metoden. Standard leveranslängd är 6 meter, på förfrågan kan andra längder levereras. Rören är märkta med rostfri kvalité, smältnummer, dimension och operatörens initialer. Polerade rör är omärkta och på förfrågan kan omärkta standardrör levereras.

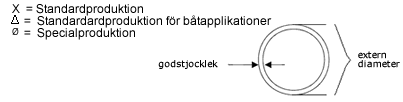

DIMENSIONS TABELL AV PRODUKT SORTIMENTETschema tubo
DIAM.

GODSTJOCKLEK
  0,5 0,6 0,7 0,8 1 1,2 1,5 2 2,5 3 3,5 4
6         X
8 Ø Ø Ø Ø X Ø X
10 Ø Ø Ø Ø X Ø X
12 Ø Ø Ø Ø X X X X
13 Ø Ø Ø Ø X Ø X
14 Ø Ø Ø Ø X X X X
15 Ø Ø Ø Ø X X X X
16 Ø Ø Ø Ø X X X X
17,2 Ø Ø Ø Ø Ø Ø X X
18 Ø Ø Ø Ø X Ø X X
19,05 Ø Ø Ø Ø X Ø X X
20 Ø Ø Ø Ø Δ X Δ X Ø X
21,3 Ø Ø Ø Ø X Ø X X X X
22 Ø Ø Ø Ø X Δ Δ X Ø
23   Ø         Δ Ø
25 Ø Ø Ø Ø Δ Δ Δ Δ Ø X
26,9 Ø Ø Ø Ø X X X X X X
28 Ø Ø Ø Ø X X Δ X Ø X
30 Ø Ø Ø Ø X X Δ Δ X X
32 Ø Ø Ø Ø X X X X Ø X
33,7         Ø Ø Δ X X X Ø
35         X Ø Δ Δ Ø Ø Ø
38,1         X Ø X X X X Ø
40         X X Δ Δ Ø X
42,4         X Ø X X X X Ø
45         Ø Ø X X Ø Ø
48,3         Ø Ø X X X X X Ø
50         X Ø Δ X Ø X Ø Ø
50,8         Ø Ø X X Ø Ø Ø Ø
51         Ø Ø X X Ø Ø Ø Ø
54         Ø Ø X X Ø Ø Ø Ø
55         Ø Ø Ø Ø Ø Ø Ø Ø
60,3         Ø Ø X X X X X X
70           Ø X X Ø X Ø Ø
76,1           Ø X X X X Ø Ø
80         Ø Ø X X X X Ø Ø
88,9         Ø X X X X Ø X


Clicka för att ladda ner tabellen i .pdf format
