Dimensioni e Pesi

Tubi
WEIGHT TABLE

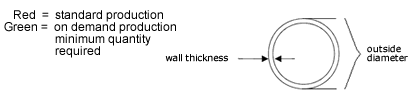

         schema tubo
DIAM. WALL THICKNESS
  0,5 0,6 0,7 0,8 1 1,2 1,5 2 2,5 3 3,5 4
6         0,125
8 0,094 0,111 0,128 0,144 0,175 0,204 0,244
10 0,119 0,141 0,163 0,184 0,225 0,264 0,319
12 0,144 0,171 0,198 0,224 0,275 0,325 0,394 0,501
13 0,157 0,186 0,216 0,244 0,300 0,355 0,432
14 0,169 0,201 0,233 0,264 0,326 0,385 0,470 0,601
15 0,182 0,216 0,251 0,284 0,351 0,415 0,507 0,651
16 0,194 0,231 0,268 0,304 0,376 0,445 0,545 0,701
17,2 0,209 0,249 0,289 0,329 0,406 0,481 0,590 0,761
18 0,219 0,261 0,303 0,345 0,426 0,505 0,620 0,801
19,05 0,232 0,276 0,321 0,365 0,452 0,536 0,659 0,854
20 0,244 0,291 0,338 0,385 0,476 0,565 0,695 0,901 1,096 1,277
21,3 0,260 0,311 0,361 0,411 0,508 0,604 0,744 0,967 1,177 1,375
22 0,269 0,322 0,373 0,425 0,526 0,625 0,770 1,002 1,221
23   0,337         0,808 1,052
25 0,307 0,367 0,426 0,485 0,601 0,715 0,883 1,152 1,409 1,653
26,9 0,331 0,395 0,459 0,523 0,649 0,772 0,954 1,247 1,527 1,795
28 0,344 0,412 0,479 0,545 0,676 0,805 0,995 1,302 1,596 1,878
30 0,369 0,442 0,514 0,585 0,726 0,865 1,070 1,402 1,722 2,028
32 0,394 0,471 0,548 0,625 0,776 0,925 1,146 1,502 1,847 2,178
33,7         0,819 0,977 1,209 1,588 1,953 2,306 2,647
35         0,851 1,016 1,258 1,653 2,035 2,404 2,761
38,1         0,926 1,106 1,371 1,803 2,222 2,629 3,024
40         0,977 1,166 1,446 1,903 2,348 2,779
42,4         1,037 1,238 1,536 2,023 2,498 2,960 3,409
45         1,102 1,316 1,634 2,153 2,661 3,155
48,3         1,184 1,415 1,758 2,319 2,867 3,403 3,926 4,430
50         1,227 1,466 1,822 2,404 2,974 3,531 4,075 4,600
50,8         1,24699 1,490 1,852 2,444 3,024 3,591 4,145 4,687
51         1,252 1,496 1,859 2,454 3,036 3,606 4,163 4,700
54         1,327 1,587 1,972 2,604 3,224 3,831 4,426 5,000
55         1,352 1,617 2,009 2,654 3,287 3,906 4,513 5,100
60,3         1,485 1,776 2,209 2,920 3,618 4,304 4,978 5,639
70           2,067 2,573 3,405 4,226 5,033 5,828 6,611
76,1           2,251 2,802 3,711 4,607 5,491 6,363 7,222
80         1,978 2,368 2,948 3,906 4,852 5,784 6,704 7,612
88,9           2,635 3,283 4,352 5,409 6,453 7,484 8,504

Click to download the table in .pdf format


TUBINOX PRODUCTION TOLERANCES
outside diameter diameter tolerance thickness tolerance
≤ 28mmD4 ± 0,5% T3 ± 10%
≥ 28mmD3 ± 0,75% T3 ± 10%
Straightness 1 mm/mt

Inside weld bead: 10% of wall thickness up to and including 28 mm outside diameter. From 30 mm outside diameter the weld bead is rolled.
Standard length: 6,0 meter -0/+10mm
